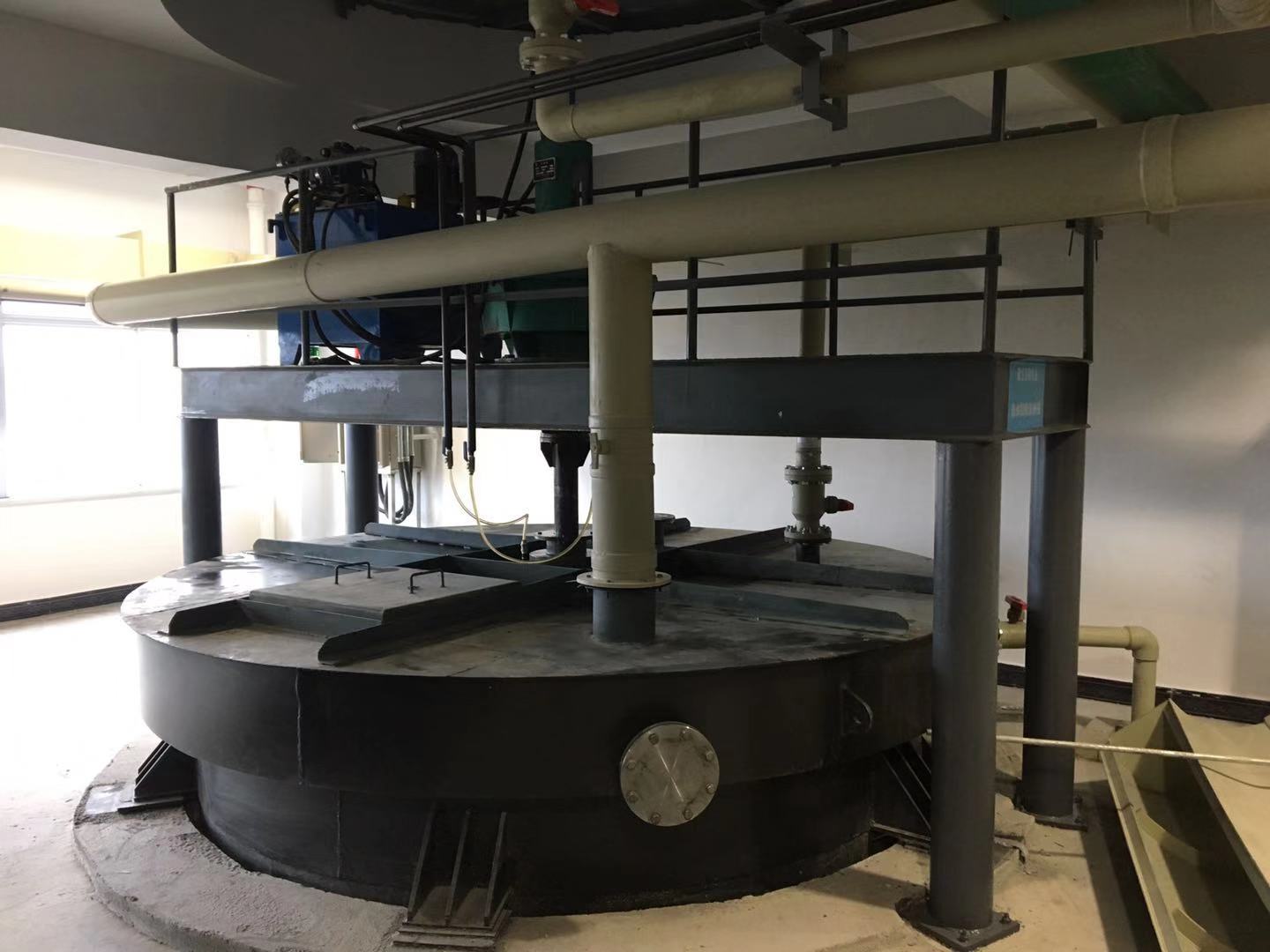

SNY型濃密機主要由橋架、驅動裝置、進料裝置、轉耙系統、電控裝置等組成。
1、橋架安裝在鋼支架立柱上，橋架是操作人員進入濃密機的通道，也是機器承受全部重量的部件。
2、穩流筒安裝在橋架下面，進料管與穩流筒相連，物料通過進料管切線流入穩流筒后，進入濃縮池內部。
3、傳動軸、耙架與傳動裝置的主軸組裝在一起，當傳動裝置的主軸轉動時，耙架隨之轉動，耙架下部的耙齒將沉淀的物料刮向濃縮池中 央，由底流泵排出。當提耙油缸的活塞上升或下降時，耙架也隨之上升或下降。
4、SNY濃密機采用液壓馬達減速機驅動，由傳動齒輪驅動外齒圈的回轉支承，通過傳動轂帶動傳動軸運行，帶動轉耙組件旋轉刮泥，耙架下部的耙齒將沉降后的物料刮向濃縮池中 央，由排泥口排出。
5、液壓站為驅動裝置提供動力，液壓站的油泵為變量泵，通過調節油泵的排油量，可改變耗架的轉速，以達到效果。當沉降到濃縮池底部的物料增多，床層增厚時，耙架的工作阻力也隨之加大，當工作阻力增加到4MPa時，壓力繼電器、延時繼電器、電磁閥動作，切斷液壓馬達的油路，此時主軸停止轉動，提把油缸帶動耙架向上提升，延時約3～5s鐘后，電磁閥再次動作，恢復向液壓馬達供油，主軸又開始轉動工作。當耙架提升后，工作阻力隨之減小；若減小到4MPa以下時，則不再提耙，耙架停留在此高度上旋轉工作，耗齒將物料利向池中 央，隨著工作阻力逐步減小，耙架靠自身的重量逐步下降到正常工作位置。當工作阻力再次增加到設定值時，耙架再次被提升，重復以上動作，從而達到自動提把、降耙的目的。
6、當耙架的工作阻力不斷增加，提耙油缸的活塞上升接近上 限行程時，行程開關動作，切斷電源，整機停止運行。此時，應排除故障后，再手動恢復開機。
