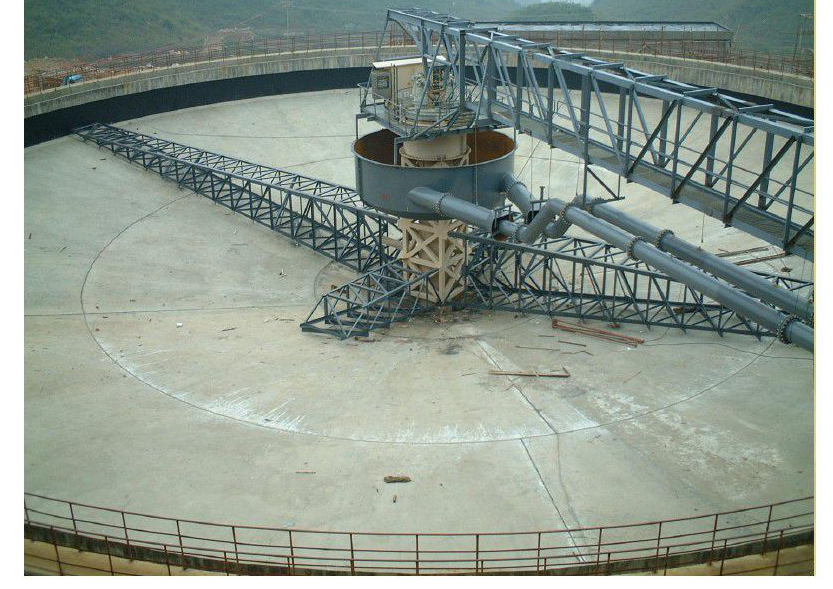

中·心傳動自動提耙濃縮機主要由橋架、驅動提耙機構、長耙、短耙、穩流筒、液壓站、電控裝置等部件組成。
橋架安裝在鋼筋混凝土的立柱上，橋架是操作人員進入濃縮機的通道，也是機器承受全部重量的部件。
穩流筒安裝在橋架下面，入料管與穩流筒相連，物料通過入料管進入穩流筒后，進入濃縮池內部。
驅動提耙機構安裝在橋架上，其下端四方臺側面安裝耙架，當驅動裝置的主軸轉動時，帶動耙架回轉，耙架下部的耙齒將沉降后的物料刮向濃縮池中·心，由底流泵排出。
液壓站為驅動提耙機構提供動力，液壓站的油泵為變量泵，通過調節油泵的排油量，可改變耙架的轉速，已達到較好工藝效果。當沉降到濃縮池底部的物料增多，床層增厚時，耙架的工作阻力也隨之加大，當工作阻力增達到5.5 MPa時，壓力繼電器、延時繼電器、電磁閥動作，切斷液壓·馬達的油路，此時主軸停止轉動，提耙油缸帶動耙架向上提升，延時約3~5秒鐘后，電磁閥再次動作?；謴?fù)向液壓·馬達供油，主軸又開始轉動工作。當耙架提升后，工作阻力隨之減小，若減小到4 MPa以下時，則不再提耙，耙架停留在此高度上旋轉工作，耙齒將物料刮向池中·心，隨著工作阻力再次增加到設定值時，耙架再次被提升，重復以上動作，從而達到自動提耙、降耙的目的。
當耙架的工作阻力不斷增加，提耙油缸的活塞上升接近上限行程時，行程開關動作，切斷電源，整機停止運行。此時，應排除故障后，再手動恢復開機。
