周邊傳動濃縮機是選煤廠處理煤泥水、實現洗水閉路循環主要設備。

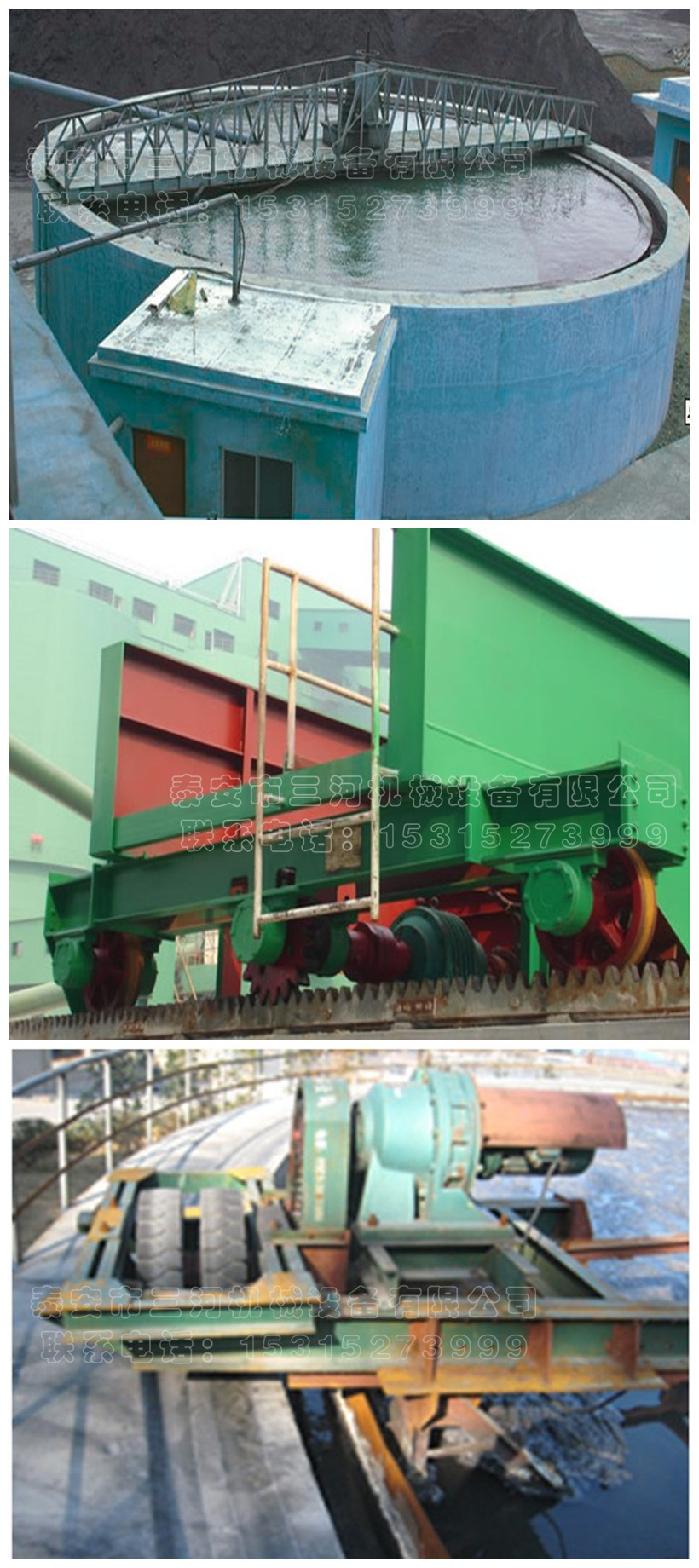

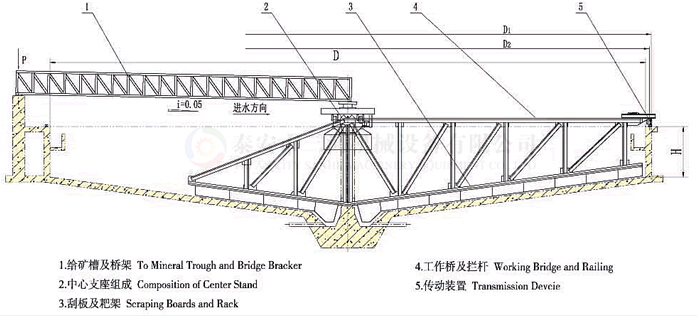

周邊傳動耙式濃縮機的傳動裝置是把電動機的運動和動力傳遞給掛著靶子的桁架，使桁架在池子內圍繞中 心均勻地旋轉，并把濃縮產品靶向池底中 心的排料口，而澄清的溢流水則從池子四周溢出，再由環形溢流槽排出。在中 心支柱上裝有環形接點，沿環滑動的集電接點與耙架相連，將電流引入電機，使向電動機供電。周邊傳動整個傳動系統較為簡單、運行可靠、費用低，但是周邊傳動要有足夠的摩擦力，對于大直徑濃縮機，如果采用鋼驅動輪在鋼軌上驅動，它的摩擦力不夠，易出現打滑現象。普通濃縮機在鋼軌內側加了齒條，利用齒輪齒條傳遞力矩，但從現場使用情況來看，由于齒輪齒條的制造及安裝精度較低，易出現打齒現象，故而維護費用較高。另一種多點膠輪驅動是將膠輪直接與混凝土表面接觸，增加了接觸面的摩擦力，節省了鋼軌軌道及齒條，而且使其故障率降低并節省了維護費用，即使長時間不更換膠輪，效果仍然較好。

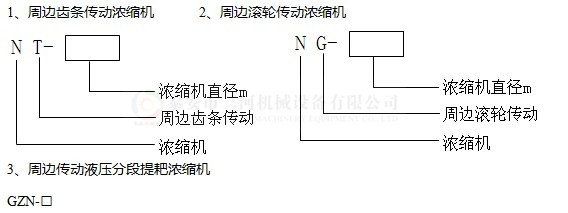

周邊滾輪傳動式濃縮機（濃密機）技術性能
|
型號 |
濃密池 |
處理能力 T/d |
沉淀面積 ㎡ |
電 機 |
重量kg |
||
|
直徑m |
中心深度 m |
型號 |
功率kw |
||||
|
NG-15 |
15 |
3.5 |
390 |
177 |
Y132M2-6 |
5.5 |
9120 |
|
NG-18 |
18 |
3.5 |
560 |
255 |
Y132M2-6 |
5.5 |
10000 |
|
NG-24 |
24 |
3.5 |
1000 |
452 |
Y160M-6 |
7.5 |
24000 |
|
NG-30 |
30 |
3.6 |
1570 |
707 |
Y160M-6 |
7.5 |
26420 |
周邊齒條傳動式濃縮機（濃密機）技術性能
|
型號 |
濃密池 |
處理能力 T/d |
沉淀面積 ㎡ |
電 機 |
重量kg |
||
|
直徑m |
中心深度m |
型號 |
功率kw |
||||
|
NT-15 |
15 |
3.5 |
390 |
177 |
Y132M2-6 |
5.5 |
11000 |
|
NT-18 |
18 |
3.5 |
560 |
255 |
Y132M2-6 |
5.5 |
12120 |
|
NT-24 |
24 |
3.4 |
1000 |
452 |
Y160M-6 |
7.5 |
28270 |
|
NT-30 |
30 |
3.6 |
1570 |
707 |
Y160M-6 |
7.5 |
30888 |
|
NT-45 |
45 |
5.06 |
2400 |
1590 |
Y160L-6 |
11 |
58640 |
|
NT-50 |
50 |
5.06 |
3000 |
1964 |
Y160L-6 |
11 |
65920 |
|
NT-53 |
53 |
5.07 |
3400 |
2202 |
Y160L-6 |
11 |
69410 |
